Básico - Projeto 43

Biblioteca LM35 com mostrador de temperatura

Objetivo

Neste projeto vamos apresentar uma biblioteca para o sensor de temperatura LM35, facilitando sua utilização. Com esta biblioteca não será preciso fazer cálculos para obter a temperatura ambiente através de uma simples leitura ou através da média de várias leituras. Os valores lidos serão mostrados em um display de LCD 16 X 2. Também neste projeto vamos adicionar um botão (push button) que quando acionado alterna a exibição de Celsius para Fahrenheit e Kelvin

Obs. 1: Esta biblioteca não utiliza o recurso de programação analogReference(INTERNAL) que altera a tensão de referência das portas analógicas do Arduino de 5V para 1,1V ( ver Projeto 39 - Display LCD como mostrador de temperatura). A diferença de se usar o sensor desta forma é que ele não fica tão preciso quanto ficaria se usássemos a mudança da referência analógica..

Obs. 2: Fazendo a média de várias leituras obteremos um valor mais preciso, além de evitarmos variações bruscas entre os valores mostrados no display.

Obs. 3: O IDE do Arduino vem com uma biblioteca desse tipo, a LiquidCrystal.h, que tem uma grande lista de recursos para utilizarmos no display LCD. Para saber como instalar e conhecer os comandos e recursos do display LCD leia: Controlando um display LCD.

Aplicação

Para fins didáticos e projetos com sensores de temperatura e display de cristal líquido.

Componentes necessários

Referência

Componente

Quantidade

Imagem

Observação

Protoboard Protoboard 830 pontos

Comprar

1 Resultado de imagem para protoboard 830v

No mínimo utilizar protoboard com 830 pontos

Jumpers Kit cabos ligação macho / macho

Comprar

1
Display LCD

Display LCD 16X2 com pinos soldados

Comprar

1 DISPLAY LCD 16X2

LCD que utilize o controlador HD44780 (veja na descrição ou datasheet do componente)

O display poderá ser de qualquer cor (fundo verde, azul ou vermelho)

Potenciômetro

Potenciômetro 1OK

Comprar




1 Resultado de imagem para potenciômetro

O valor do potenciômetro aumenta quando giramos o eixo do componente na direção do polo negativo para o polo positivo.

Obs.: Se não possuir potenciômetro de 10KΩ você poderá utilizar um de outro valor, de 1kΩ até 100kΩ.

Sensor de Temperatura LM35

Sensor de Temperatura LM35

Comprar

1

Utilizamos um sensor, segundo o datasheet do fabricante, com faixa de temperatura de -55ºC até +150ºC e incremento de
10mV/ºC, ou seja, cada vez que a temperatura ambiente aumenta 1ºC, o sensor aumenta em 10mV a tensão no pino de saída.

datasheet

Push Button

Push button 6X6X5mm

Comprar

1
Arduino UNO R3 Arduino UNO Original

Comprar



Arduino UNO Similar

Comprar




1

Você poderá utilizar uma placa Arduino UNO original ou similar

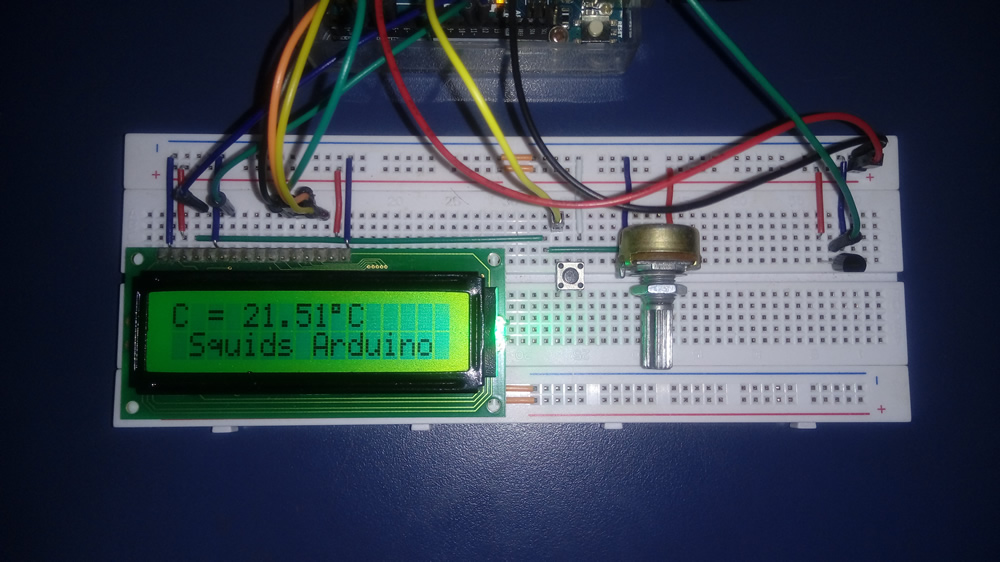

Montagem do Circuito

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.


Atenção

1) Neste projeto vamos utilizar um display LCD 16x2 com controlador HD44780, que se adapta aos mais diversos projetos com vários modelos de placas e microcontroladores. Este display possui 16 colunas por 2 linhas com backlight (luz de fundo) verde, azul ou vermelha e tem 16 pinos para a conexão. Atenção: Utilize um display LCD com os pinos soldados.

border:1px solid #000;

2) Preste muita atenção na montagem do dsiplay LCD. Observe que utilizamos os 6 primeiros pinos do LCD, pulamos os 4 próximos e então utilizamos mais 6pinos. Veja a tabela abaixo:



3) Cuidado para não ligar o sensor de temperatura invertido. Ele deve ficar com a face reta virada para frente, conforme a imagem abaixo, e a face arredondada virada para trás, de forma que o positivo fique ao lado esquerdo do sensor e o negativo ao lado esquerdo do censor.
