Projeto 80 - Gerando sinal PWM através de interrupção por timer - Arduino

Angelo Luis Ferreira | 31/03/2020 Acessos: 12.921

Objetivo

Neste projeto vamos mostrar como gerar um sinal de saída PWM (Pulse Width Modulation) diretamente em um pino do Arduino através de interrupção por timer. No exemplo, ao tocarmos em um sensor de toque (touch), acionaremos por interrupção externa um led que irá piscar e um buzzer que irá emitir som em um determinado tempo definido por uma onda PWM gerada por uma interrupção por timer. Desta forma, podemos receber o sinal PWM diretamente dos pinos de saída do Arduino sem a necessidade da função anogWrite() - referência Arduino - função analogWrite().

PWM (Pulse Width Modulation) - Modulação por Largura de Pulso

Refere-se ao conceito de pulsar rapidamente um sinal digital em um condutor. Quando geramos a modulação através da largura do pulso em uma onda quadrada podemos controlar a potência ou a frequência de um circuito.

A técnica de PWM é empregada em diversas áreas da eletrônica e, por meio da largura do pulso de uma onda quadrada, é possível o controle de potência ou velocidade nas aplicações de motores elétricos, aquecedores elétricos, leds e luzes nas diferentes intensidades e frequências. O Projeto 14 - Led com efeito dimmer usando potenciômetro é um ótimo exemplo de como utilizar o PWM para controlar a intensidade luminosa de um led utilizando a função analogWrite(). Veja abaixo um gráfico que mostra alguns exemplos de PWM de acordo com a razão cíclica (duty cycle) entre 0% e 100%.

Interrupção externa (External Interrupts)

É quando o programa do Arduino está instruído para reagir à mudança de um sinal externo, por exemplo, mudança do nível lógico de um sinal gerado por um botão ou por um sensor qualquer (Referência Arduino). Faça o projeto Projeto 78 - Como realizar interrupção externa no Arduino usando sensor de toque para entender melhor como funciona a interrupção externa.

• A ideia de utilizar a interrupção externa no Arduino em certos projetos, é quando precisamos realizar duas ou mais tarefas ao mesmo tempo.

Interrupção por timer (Timer Interrupts)

Semelhante à interrupção externa, a interrupção por timer ocorre através do tempo e não por uma ação externa do hardware, como um toque no sensor, por exemplo. Assim, a cada período podemos executar uma função independente, sem que a contagem do tempo seja interferida pelos demais comandos do programa. A interrupção por timer substitui as funções: delay(), millis() e o controle de loop for, gerando um intervalo de tempo independente. Faça o projeto Projeto 79 - Interrupção por timer no Arduino - disparo de alarme com sensor de toque e conhecer o recurso de interrupção por timer.

Obs.: Para gerarmos uma onda PWM e utilizarmos o recurso da interrupção por timer no Arduino precisaremos instalar a biblioteca TimerOne, conforme mostraremos durante o tutorial do projeto.

Aplicação

Para fins didáticos e projetos gerais.

Componentes necessários

Referência	Componente	Quantidade	Imagem	Observação
Protoboard	Protoboard 830 pontos	1		No mínimo utilizar protoboard com 400 pontos
Jumpers	Kit cabos ligação macho / macho	1
Sensor de toque capacitivo	Sensor touch TP223B	1		Tensão de Operação: 2 a 5V Saída estado Alto (HIGH): 0,8V Saída estado Baixo (LOW): 0,3V Tempo de resposta: 220ms (LOW) e 60ms (HIGH) (datasheet)
Led Difuso 5mm	LEDs 5mm	1		1 LED alto brilho ou difuso de qualquer cor Você poderá utilizar também LEDs de 3 mm na cor que desejar.
Resistor	Resistor	1		1 Resistor 150Ω Se precisar usar outros valores, calcule o resistor apropriado para o led utilizado
Arduino UNO R3	Arduino UNO	1		Você poderá utilizar uma placa Arduino UNO original ou similar

Montagem do Circuito

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.

Atenção

1. Antes de montarmos o led e o buzzer é importante entendermos que ao usarmos o recurso de interrupção por timer, através da biblioteca TimerOne, a função analogWrite() não funcionará corretamente. Para resolver isto, podemos substituir a função analogWrite() pela método pwm() da biblioteca TimeOne, desde que utilizarmos os seguintes pinos:

1.1. Como vimos na tabela acima, podemos utilizar o pinos 9 e 10 do Arduino Uno, por exemplo, para gerarmos um sinal PWM através do recurso de interrupção por timer. No nosso exemplo vamos conectar o led no pino 9 e o buzzer no pino 10, garantindo-se assim a funcionalidade do método pwm() da biblioteca TimeOne.

2. Lembre-se que o LED tem polaridade: O terminal maior tem polaridade positiva e o lado do chanfro tem polaridade negativa.

2.1. Portanto, faça a conexão do Arduino no terminal positivo do led (anodo) e o GND no terminal negativo (catodo).

2.2. Para evitar danos ao led é necessário a inclusão de um resistor no circuito. Como o resistor é um limitador da corrente elétrica, ele poderá estar conectado no anodo (terminal maior) ou no catodo (terminal menor) do led, tanto faz.

3. Determinamos o valor do resistor através da tabela prática: Tabela prática de utilização de leds 3mm e 5mm. Entretanto, o mais correto é sempre verificar o datasheet do fabricante do LED para você ter os exatos valores de tensão e corrente do mesmo - leia Como calcular o resistor adequado para o led e Leds ligados em série e em paralelo.

3.1. Valores utilizados para nossos projetos: LEDs difusos ou de alto brilho: Vermelho, Laranja e Amarelo: 150 Ω | Led Verde e Azul: 100 Ω

4. O buzzer tem polaridade. Portando, cuidado para não ligar o buzzer invertido. Se você retirar o adesivo superior do buzzzer poderá ver um sinal de positivo (+). Este sinal mostra onde está o pino positivo do componente que deverá estar conectado ao potenciômetro (neste projeto) ou a uma porta digital do Arduino e o polo negativo ao GND.

5. Antes de montarmos o nosso sensor touch, temos que observar que os microcontroladores Arduino possuem pinos específicos para desempenhar a função de entrada de sinal para a interrupção externa. No Arduino UNO, por exemplo, as portas digitais 2 e 3 têm esta função, sendo nomeadas como int = 0 e int = 1, respectivamente. Veja a tabela a seguir que mostra os pinos das principais placas Arduino que possuem esta função:

 Veja abaixo a configuração dos pinos do Arduino Uno R3:

5.1 Conforme vimos na tabela anterior, definiremos o pino digital 2 do Arduino UNO para conectarmos o pino do sensor de toque e obtermos a funcionalidade da interrupção externa no nosso projeto.

Obs.: Se desejar, você também pode utilizar o pino 3 do Arduino para obter a mesma funcionalidade da interrupção externa, lembrando de nomeá-lo como int = 1.

6. Monte o sensor touch TP223B conforme descrito a seguir.

6.1. Montando o componente como mostra a imagem abaixo, quando o sensor for tocado, o Arduino retornará "HIGH" ou "1".

6.2. Lembre-se, para obtermos a funcionalidade da interrupção externa, devemos ligar o pino do sensor na porta digital 2 ou 3 do Arduino. No nosso projeto, conectamos no pino digital 2.

6.3. Os sensores de toque, assim como os botões de pressão (push button ou chaves tácteis) apenas mudam seu estado enquanto estamos pressionando ou tocando, voltando ao seu estado original quando liberados. Neste projeto, teremos uma rotina para atribuir a um só sensor duas funções: ligar e desligar um componente eletrônico qualquer através de uma interrupção externa.

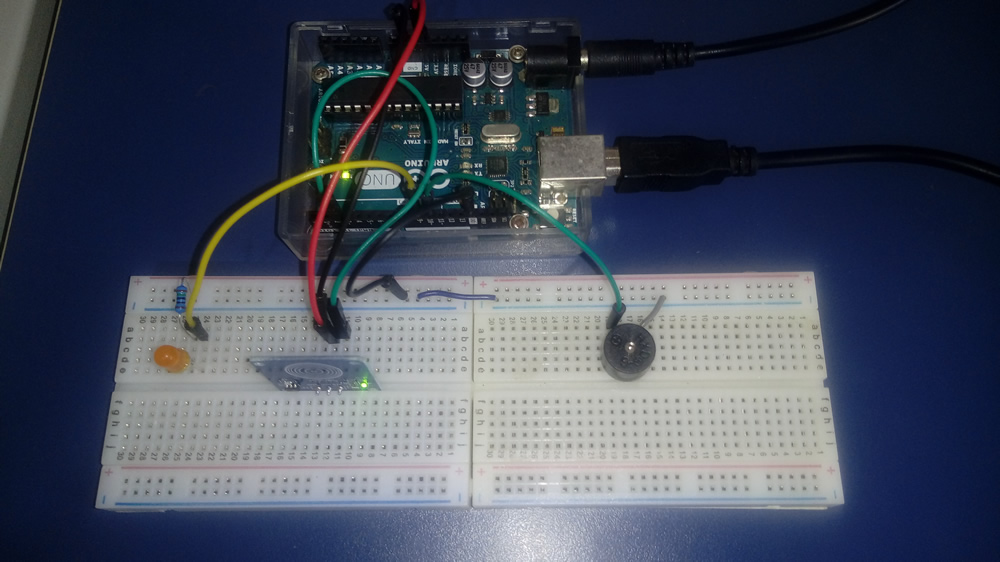

6. Veja abaixo como realizamos a montagem do nosso projeto utilizando dois protoboard de 430 pontos.

Usando o comando de interrupção externa do Arduino

1. Para que o Arduino leia uma interrupção externa, é necessário utilizarmos a função attachInterrupt() - Leia Referência Arduino - attachInterrupt().

2. Esta função irá verificar se a condição aconteceu e qual função especial (ISR) será executada caso a interrupção ocorra. Veja a sintaxe abaixo:

Obs.: Como já explicamos acima, IRS (Interrupt Service Routine, ou Rotina de Serviço de Interrupções em português) nada mais é do que uma função especial executada quando ocorre uma interrupção externa:

Sintaxe

attachInterrupt(INT,IRS,MODO); //Configurando a interrupção

Onde:

INT: Número da porta usada para a interrupção. No Arduino UNO podemos utilizar INT = 0 que corresponde à porta digital 2 e INT = 1 corresponde à porta digital 3.

Observação: Podemos utilizar no lugar de INT o comando digitalPinToInterrupt(pino) que já faz a correspondência do pino conectado no Arduino e a fonte da interrupção. Portanto, para o Arduino UNO podemos utilizar digitalPinToInterrupt(2) para INT = 0 ou digitalPinToInterrupt(3) para INT = 1.

IRS: Nome da função especial que será chamada e executada quando ocorrer a interrupção.

Atenção: A função IRS tem algumas limitações importantes conforme mencionamos no início deste tutorial, como sendo:

• Uma ISR não recebe argumentos e não retorna nada.
• Uma ISR deverá ser a mais curta e rápida possível. Se o seu programa utiliza múltiplas ISRs, apenas uma poderá ser executada de cada vez.
• A função delay() não funcionara em uma IRS.
• A função millis() não poderá ser incrementada dentro de uma IRS.
• A função delayMicroseconds() ao não utilizar nenhum contador, funcionará normalmente em uma ISR.

MODO: Define em qual tipo de variação do sinal a interrupção será disparada. As opções são:

• LOW: Dispara a interrupção quando o estado no pino (2 ou 3) for LOW.
• HIGH: Dispara a interrupção quando o estado no pino for HIGH (Apenas as Placas Due, UNO, Zero e MKR1000 suportam este modo)
• CHANGE: Dispara sempre que o sinal no pino muda de estado, borda 0V (0) para 5V(1) ou vice-versa;
• RISING: Dispara somente na borda de subida, 0v (0) para 5V (1);
• FALLING: Dispara somente na borda de descida, 5V (1) para 0V (0)

Obs.: É importante que você teste todos os modos para entender bem a funcionalidade de cada um.

Incluindo a biblioteca TimerOne

Para realizarmos a interrupção por tempo (tmier) devemos incluir a biblioteca TimerOne.h que facilita a utilização do timer interno do Arduino via software. Assim, podemos configurar o Arduino através de métodos pré-definidos na biblioteca, para medir repetidamente um período de tempo em microssegundos. No final de cada período, uma função de interrupção poderá ser executada.

Download dos arquivos da biblioteca TimerOne.h

 DOWNLOAD - TimerOne-master.zip

Para saber detalhes desta biblioteca clique aqui.

Instalando a biblioteca pelo IDE do Arduino

Após fazer o download do arquivo Arduino_Led_matrix.zip com todos os arquivos da biblioteca compactados no formato zip, abra o IDE do Arduino e siga o tutorial: Como incluir uma biblioteca no IDE do Arduino.

Comandos básicos da biblioteca TimerOne - Interrupção por timer

1. Usando o timer

1.1. Um timer nada mais é do que um contador que é incrementado a cada intervalo de tempo (em alguns microcontroladores intervalo pode ser configurado, o Arduino é um deles). Os timers funcionam como um relógio que pode ser usado para contar o tempo, medir a duração de certos eventos, entre outras aplicações.

1.2. O Arduino vem equipado com um microcontrolador ATmega168 ou ATmega328 (que diferem apenas na quantidade de memória interna). Esses microcontroladores possuem 3 timers: timer0, timer1 e timer2, timer0 e timer2 são contadores de 8bits, ou seja, contam de 0 a 255, e o timer1 é um contador de 16bits, conta de 0 a 65535.

1.3. O Arduino Mega vem equipado com o ATmega1280 ou ATmega2560 (que diferem apenas na quantidade de memória). Eles possuem 6 timers: timer0, timer1, timer2, timer3, timer4, timer5. Os timers 0, 1 e 2 são idênticos aos do ATmega168/328, e os timers 3, 4 e 5 são de 16bits.

• O timer0 é utilizado pelo Arduino para funções como delay(), millis() e micros(). Então não se deve utilizar esse timer para evitar comprometer essas funções.
• O timer1 no Arduino UNO esse é o timer utilizado pela biblioteca de controle de servos. Caso você não esteja utilizando essa biblioteca, esse timer está livre para ser utilizado para outros propósitos. No Arduino Mega esse timer só será utilizado para controlar os servos se você estiver usando mais de 12 servos. (timer utilizado no projeto)
• O timer2 é utilizado pela função tone(). Então se você não precisar da função tone() esse timer está livre para outras aplicações.

2. Utilização da biblioteca

2.1. O timer (cronômetro) está configurado para medir repetidamente um período de tempo, em microssegundos, portanto 1.000.000 = 1 segundo.

Obs1: Os pinos PWM também podem ser configurados para alternar durante uma parte do período de acordo com a tabela por tipo de microcontrolador:

Obs2.: Se estiver usando o TimerThree, substitua "Timer1" por "Timer3".

3. Configuração

Inicialização do timer

Timer1.initialize(microseconds);

Esta função deve ser chamada primeiro. Microssegundos é o período de tempo que o timer leva.

Define novo período

Timer1.setPeriod(microseconds);

Define um novo período após a biblioteca já ter sido inicializada.

4. Função de interrupção

Chama uma função IRS (Interrupt Service Routine)

Timer1.attachInterrupt(function);

Executa uma função sempre que o período do timer terminar. A função é executada como uma interrupção, portanto, é necessário um cuidado especial para compartilhar quaisquer variáveis ​​entre a função de interrupção e seu programa principal. Esta função é uma IRS (Interrupt Service Routine, ou Rotina de Serviço de Interrupções em português) e possui limitações como já mencionamos anteriormente.

Desativa a interrupção

Timer1.detachInterrupt();

Timer1.pwm(pin, duty);

Timer1.pwm(pin, duty);

  /*************************************************
  *
  *  Exemplo 1: Fazendo o led piscar - 1 seg ligado, 1 seg desligado
  *
  ***********************************************/
#include <TimerOne.h>

 const byte ledPin = 9;

void setup() {

  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  Timer1.initialize(1000000);         // initialize timer1, and set a 1 second period
  Timer1.attachInterrupt(callback);  // attaches callback() as a timer overflow interrupt
}

void callback() {
  digitalWrite(ledPin, !digitalRead(ledPin));

  Serial.println(digitalRead(ledPin));
}

void loop(){

}

   /*************************************************
  *
  *  Exemplo 2: Fazendo o led piscar razão 50%
  *
  ***********************************************/
#include <TimerOne.h>

 const byte ledPin = 9;

void setup() {

  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  Timer1.initialize(1000000);         // initialize timer1, and set a 1 second period
  Timer1.attachInterrupt(callback);  // attaches callback() as a timer overflow interrupt
}

void callback() {
  Timer1.pwm(ledPin, 512);                // setup pwm on pin 9, 50% duty cycle
  //analogWrite(ledPin, 127);
}

void loop() {

}

   /*************************************************
  *
  *  Exemplo 3: Alterando a intensidade da luz na razão de 25%
  *
  ***********************************************/
#include <TimerOne.h>

 const byte ledPin = 5;

void setup() {

  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  Timer1.initialize(1000000);         // initialize timer1, and set a 1 second period
  Timer1.attachInterrupt(callback);  // attaches callback() as a timer overflow interrupt
}

void callback() {

  analogWrite(ledPin, 64); // altera o brilho do led

}

void loop() {

}

Código do projeto (Sketch)

1. Faça o dowload e abra o arquivo projeto80.ino no IDE do Arduino:  DOWNLOAD - projeto80.ino

Ou se preferir, copie e cole o código abaixo no IDE do Arduino:

/*******************************************************************************
**
*               Projeto 80 - Saída PWM com Interrupção por timer
*               Autor: Angelo Luis Ferreira
*               Data: 02/04/2020 (dd/mm/AA)
*                  http://squids.com.br/arduino
*
*******************************************************************************/
#include <TimerOne.h>

// hardware
const byte pinLed = 9;
const byte pinBuzzer = 10;
const byte pinSensor = 2;

byte pinPWM; // define pwm no pino 9 ou pino 10

// variáveis
int duty = 0;
const byte increment = 20;
byte control = 0;

boolean state = 0;

void setup(){
  pinMode(pinLed, OUTPUT);
  pinMode(pinBuzzer, OUTPUT);
  pinMode(pinSensor, INPUT);
  Timer1.initialize(500000);        // Inicializa o timer1 com período de 0,5 segundos
  Timer1.attachInterrupt(setTimer);  // Chama a função setTimer a cada período do timer (a cada 0,5 seg)
  attachInterrupt(digitalPinToInterrupt(2), setStop, RISING); //  // Chama função "setStop", quando houver o toque no sensor
  Serial.begin(9600);
}

void loop() {
  // liga ou desliga o led laranja
   if(state){
      Timer1.resume(); // retoma o timer
      for (byte i =9; i< 11; i++) {
           pinPWM = i;
           Timer1.pwm(pinPWM, duty); // setup pwm no pino 9 e 10, variando de 0% to 100% duty cicle
      }
   } else {
      Timer1.stop(); // desarma o timer
      Timer1.disablePwm(pinPWM); // desarma o pwm no pino 10 e libera o digitalWrite() e analogWrite()
      digitalWrite(pinLed, LOW);
      noTone(pinBuzzer);
  }
 Serial.println(duty);
}

void setTimer() {
  if (duty > 1024) control = 1;
  if (duty == 0) control = 0;

  switch (control) {
    case 0:
      duty += increment;
      break;
    case 1:
      duty -= increment;
      break;
  }
}

void setStop() {
  state = !state;
}

Vídeo

Como o projeto deve funcionar

1. Ao iniciar o programa, todo os leds estarão apagados.

MODO RISING (dispara a função na borda de subida de 0V para 5V)

2. Ao tocar o sensor o led laranja piscará e o buzzer irá emitir som no tempo de acordo com a modulação PWM gerada por uma interrupção por timer.

3. A modulação PWM será incrementada até atingir o valor máximo de 1023. A partir daí, a modulação é reduzida até zero, começando um novo ciclo.

4. Ao tocar novamente o sensor o led e o buzzer são desligados.

5. Ao tocar mais uma vez, o ciclo é retomado a partir de onde foi interrompido.

6. Ao abrir o monitor serial, aparecerá na tela os valores da razão cíclica (duty cycle) do sinal PWM.
